直流系统监测云平台

2022-11-30

1、概述

核对性放电功能
    通过核对性放电系统，减少现场接线工作，节省人力物力，大大提高作业安全。后台发送放电命令给放电模块。如果放电过程中发生控制母线失电，系统会迅速自动停止放电，保证系统安全。
系统节能减排增效应用
    节能减排是涉及多因素的系统工程，目前常用的考核方法是对单位GDP能耗和主要污染物排放总量分别考核。
    针对蓄电池组的节能与减排主要体现在以下几个方面：

  • 系统提供的数据能做到合理调度，降低出车次数，降低油耗；

  • 节省人工；

  • 延长蓄电池组使用生命周期，降低购置成本；

  • 降低蓄电池报废率，减少因报废电池产生的各种污染物、废水和废气；

  • 降低蓄电池采购量，减少蓄电池制造产生的能耗、材料消耗、环境污染等。

    本系统提供多元化的维护手段，对蓄电池性能变化趋势进行早期预判，并对劣化蓄电池进行在线维护，进而延缓蓄电池失效，提高蓄电池的使用寿命，达到节能减排增效目标。
蓄电池失效专家诊断模型
阀控式铅酸蓄电池俗称“免维护”蓄电池，由于其污染少等优点已大量应用在电力系统直流和通信电源系统，先前开口式铅酸蓄电池运行检测维护方法已不再适用于阀控式铅酸蓄电池，这就对蓄电池测试设备提出了新的要求。因此在提高蓄电池性能、减少维护工作量的同时，如何快捷有效地检测出早期失效电池、预测蓄电池性能变化趋势已成为蓄电池运行管理的重中之重，这对无人值守的系统尤为重要。

2、应用场所

商业和办公建筑                                  市政工程
工矿企业、制造业                              交通行业
教育和医疗建筑                                  电力运行维护企业
集团企业                                            物业管理企业

3、平台介绍

    通过智能蓄电池组在线管理系统对电池组的各项参数进行采集，采用以太网传输手段，将数据实时上送，集中存储到远端数据接收服务器中，通过应用程序进行数据分析统计、故障报警，并提供友好的人机交互管理界面，运行维护人员通过IE浏览器即可察看各蓄电池组的实时运行信息及历史运行数据，实现对现场直流系统蓄电池组的远程在线监测管理。后台管理界面举例：

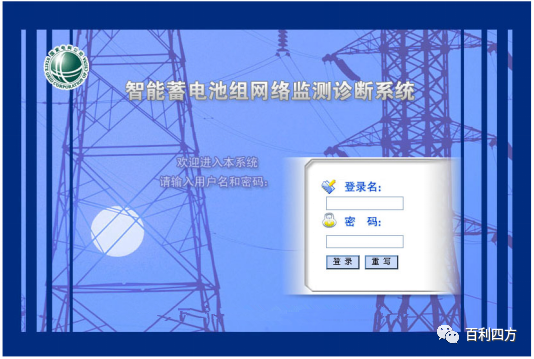

（1）系统登陆：
（2）现场蓄电池状态信息界面：

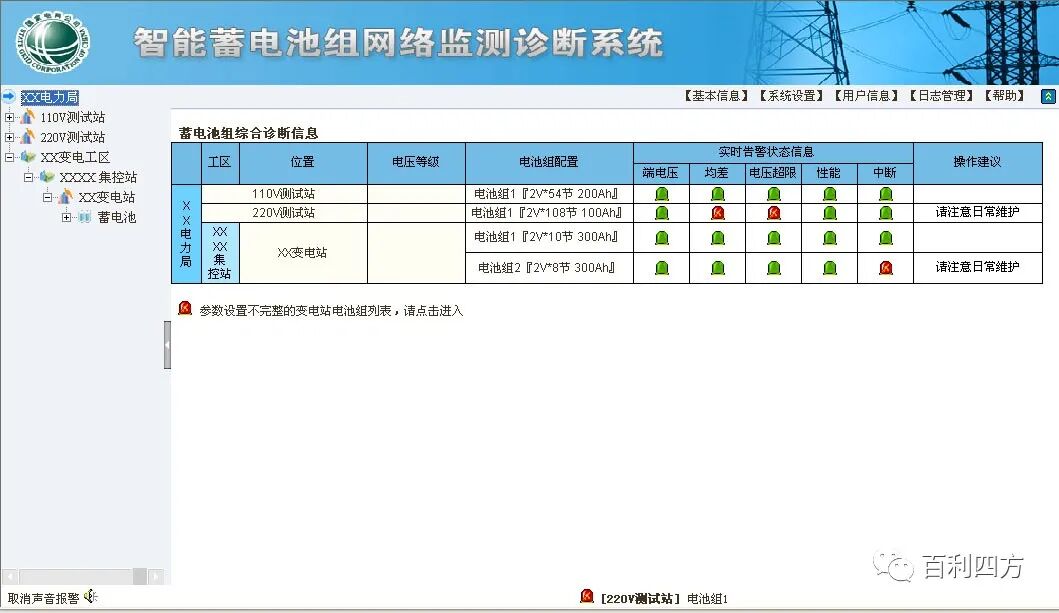

蓄电池状态信息界面

（3）蓄电池运行监测界面：

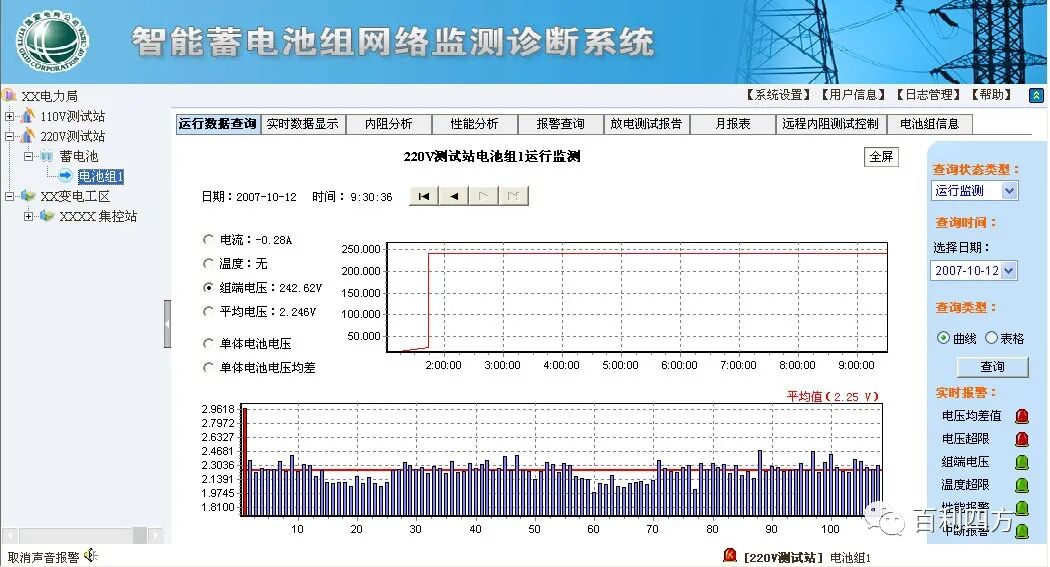

蓄电池运行监测界面

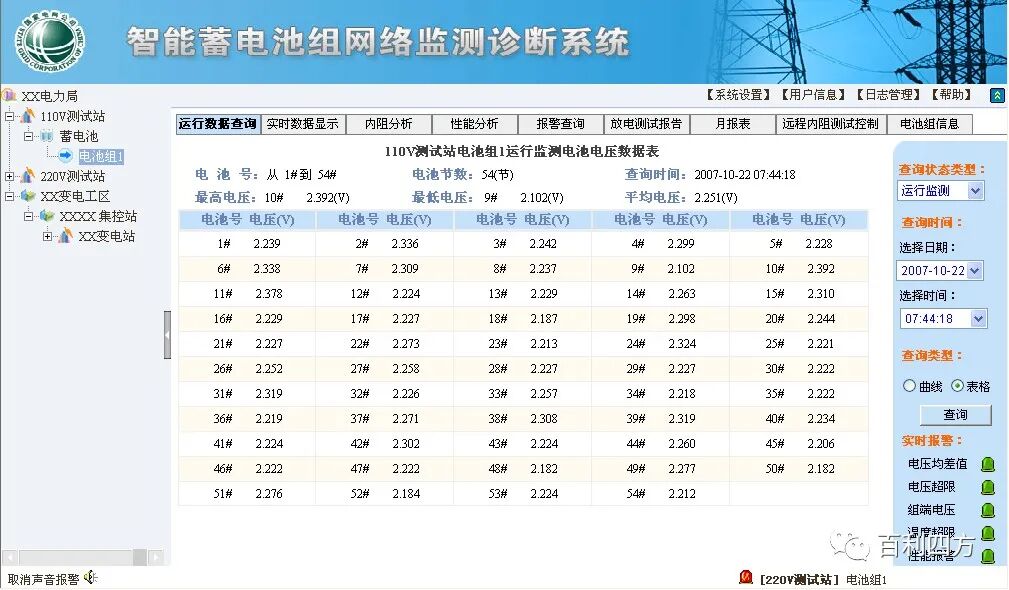

蓄电池运行监测数据表格
（4）蓄电池充放电记录

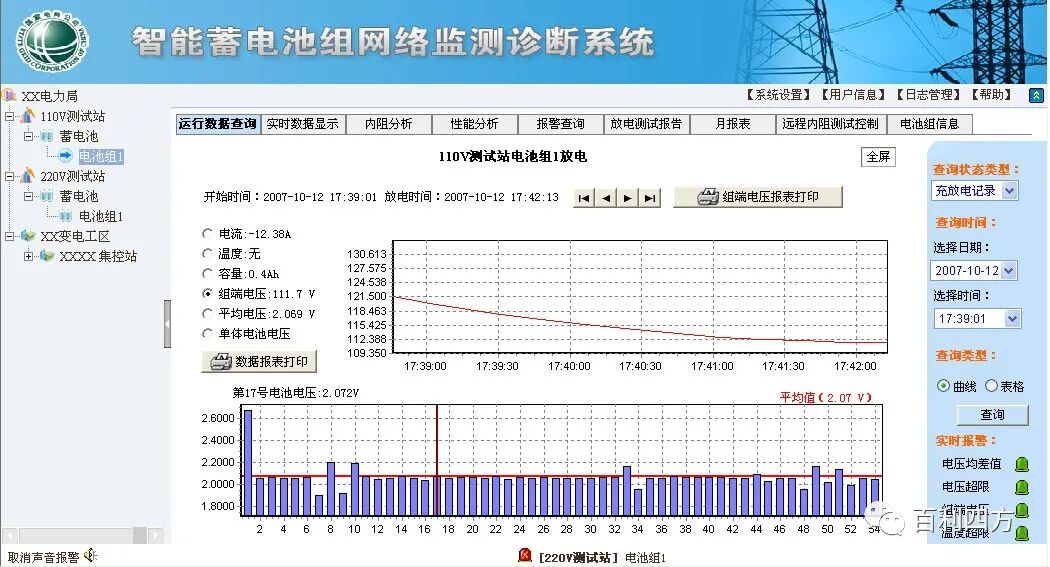

蓄电池放电记录曲线
（5）蓄电池内阻分析
蓄电池内阻查询可查询内阻报表和内阻的柱状图，如下图：

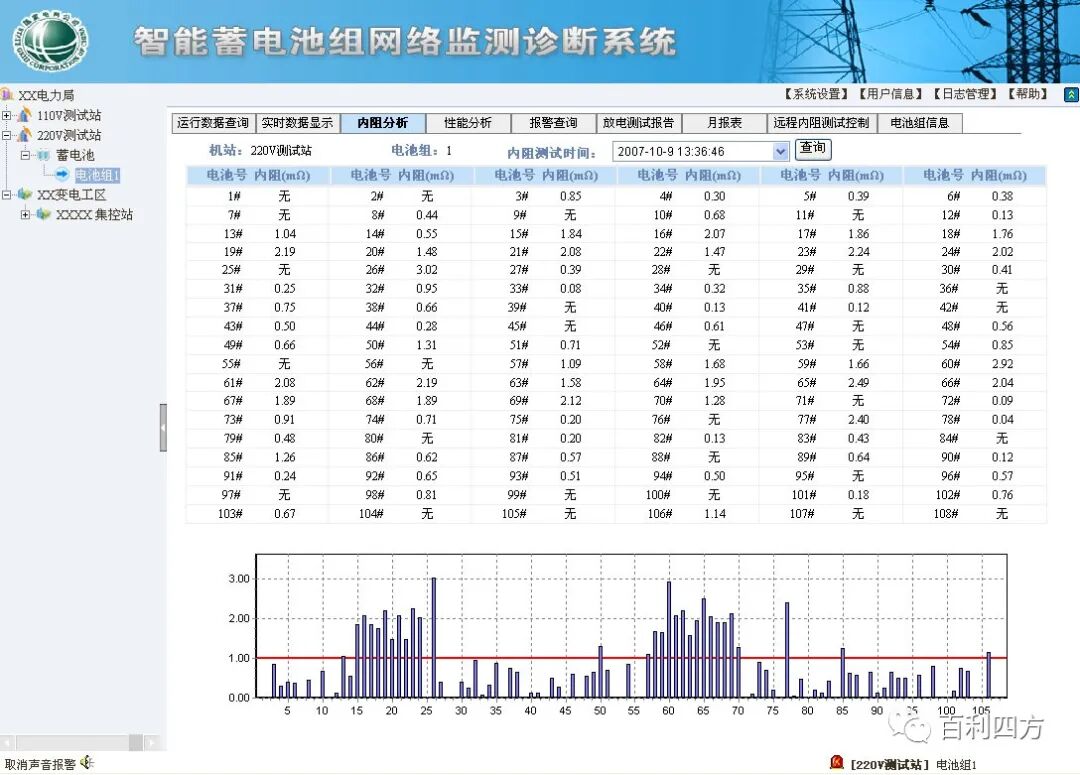

蓄电池内阻测试结果查询界面
（6）蓄电池性能分析
    性能分析主要显示蓄电池失效判断数学模型中的分析结果，默认显示所有电池性能棒图，可通过单选按钮显示最近一次动态放电内阻榜图，如下图：

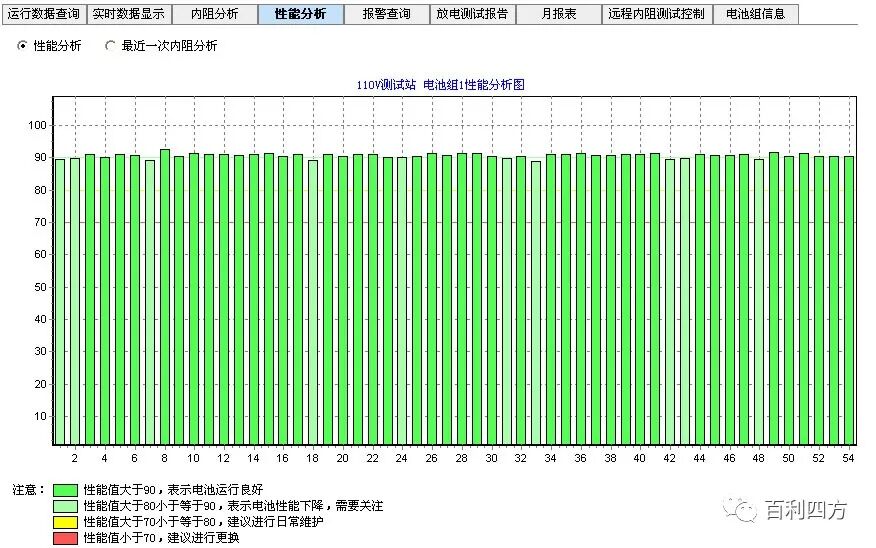

蓄电池性能分析图

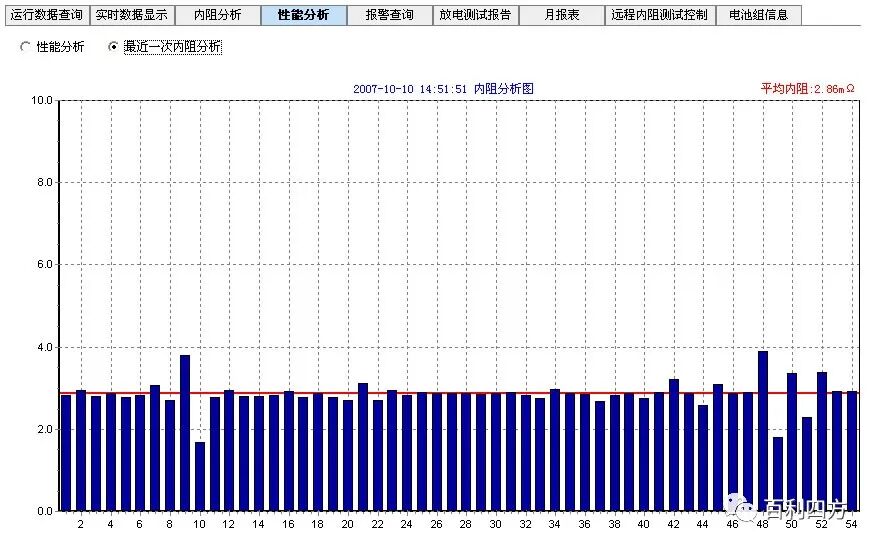

蓄电池内阻分析图
    点击上图中的任一节电池棒图可链接到该节电池的历次动态放电内阻图和最近一次核对性放电电压曲线图和预估容量值。界面如下图所示：

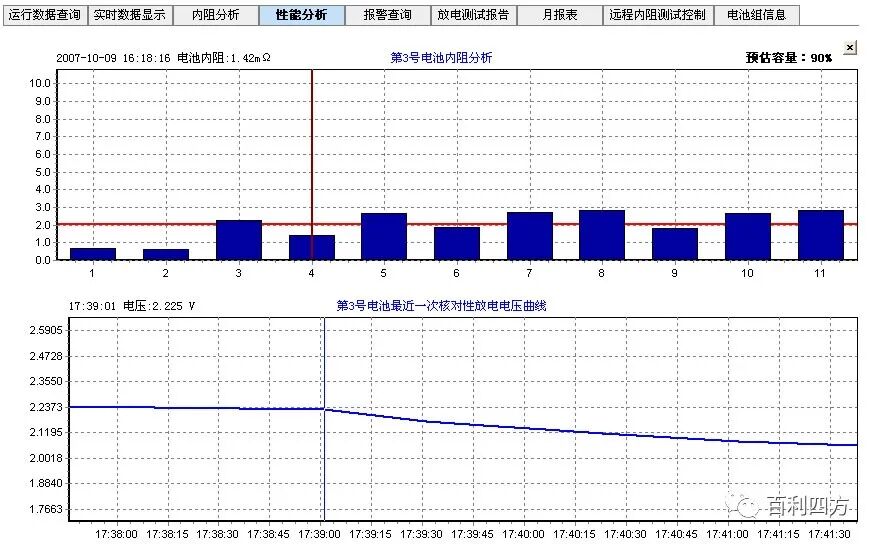

蓄电池内阻分析与核对性放电曲线比较图
（7）历史报警记录查询

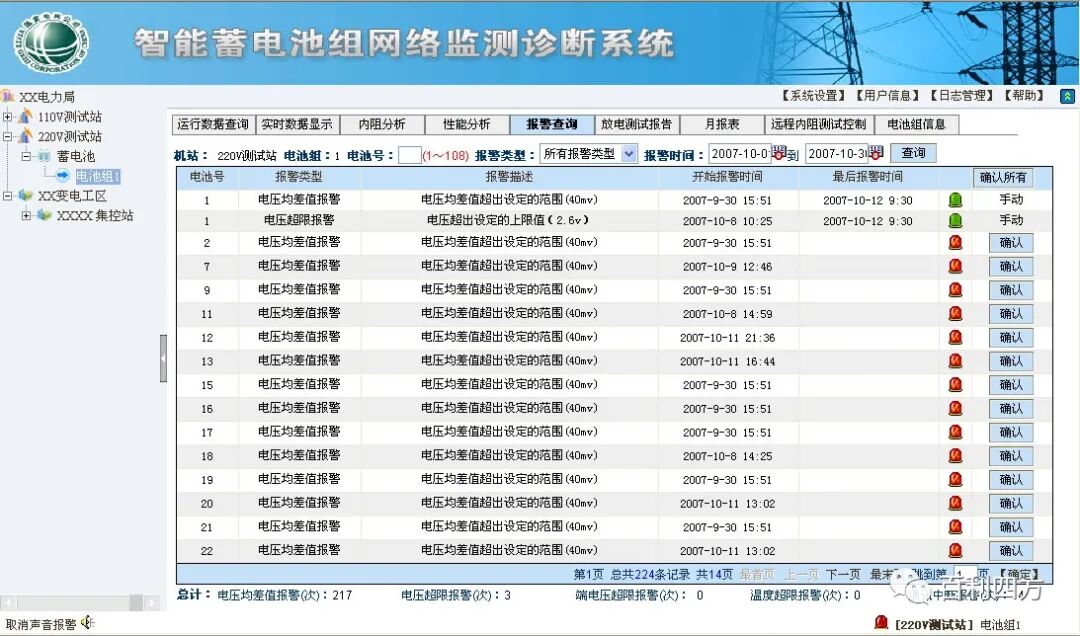

蓄电池历史告警记录
（8）相关报表输出举例

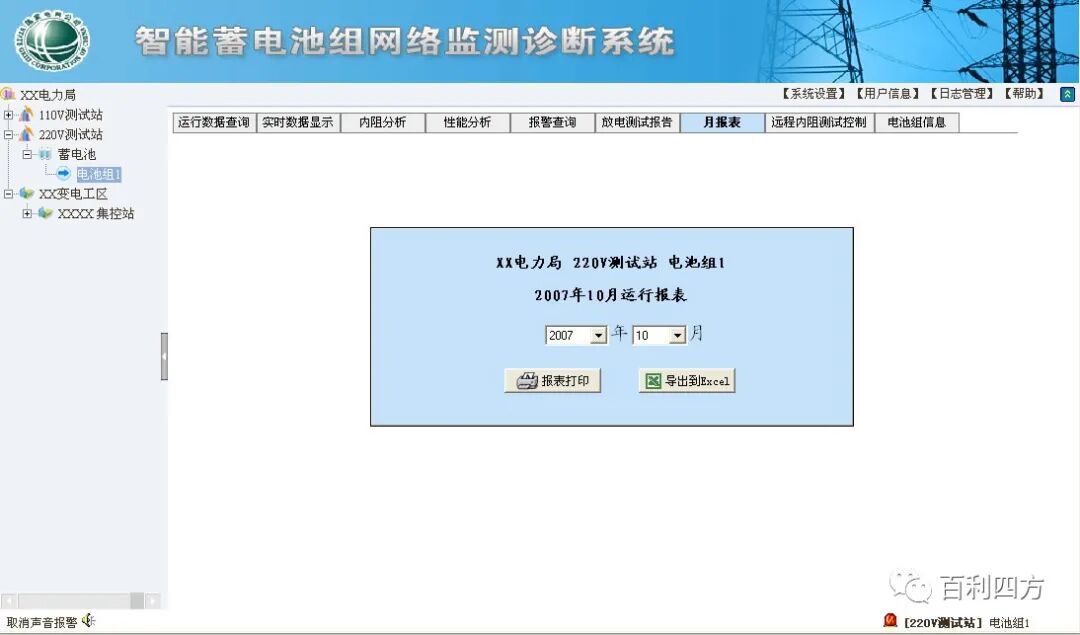

蓄电池运行月报
    根据DL/T 724-2000要求，每月对蓄电池组可自动生成运行月报，为电池维护提供依据。

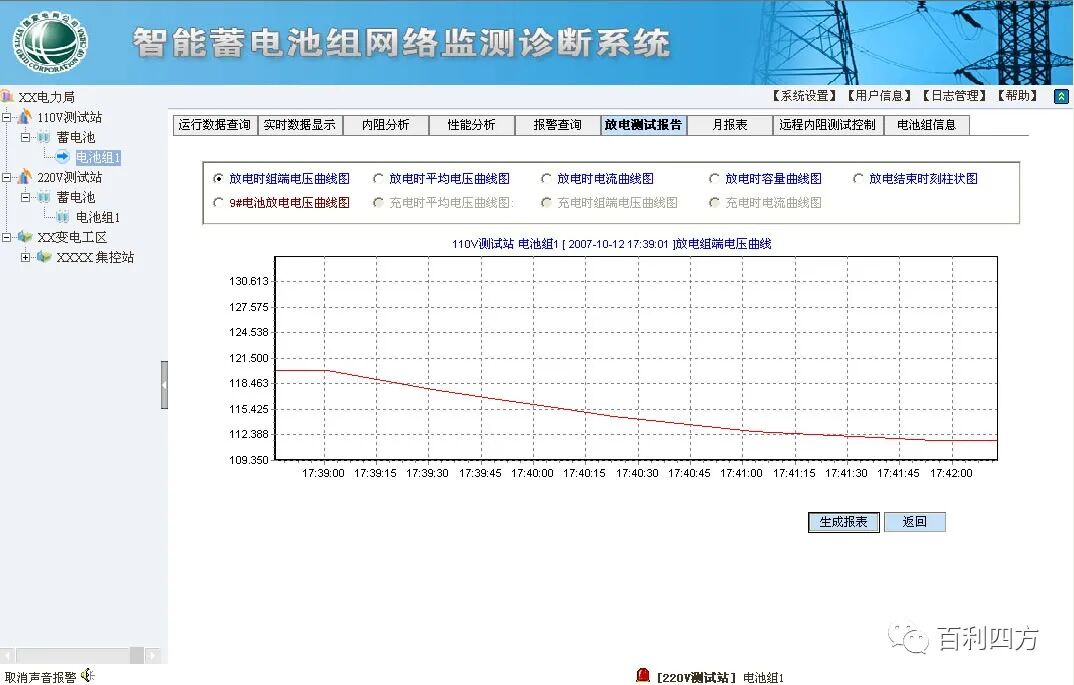

    核对性放电后，可通过如下界面查询放电曲线，并可生成WORD格式的放电报表，如下图所示：

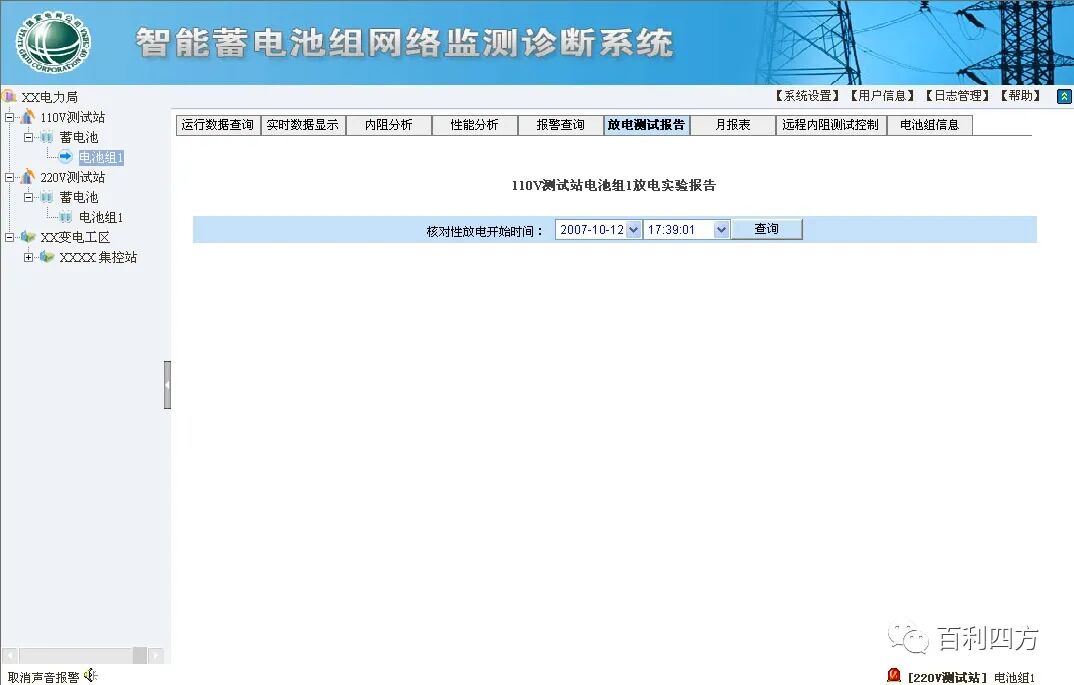

蓄电池放电测试报告
    点击下图中的“生成报表”按钮，即可生成WORD格式的放电实验报告。
蓄电池放电测试报表
