新能源远程集控系统

2022-11-29

1、系统介绍

    随着互联网+、云计算和物联网技术的发展，考虑到多种运维监控手段和更及时的发现告警和运行缺陷，建议电站资产持有方或运维方增设一套远程集中监控和运维系统，为高级管理人员和站外运维人员提供方便快捷的移动端实时监控系统和工具，实现新能源电站的远程监测和运维。本项目为新能源电站集控和运维系统要求，集中式和分布式光伏电站均已经具备就地监控系统，远端集控室可以通过大屏幕界面监测查看站内运行信息，现场常驻运维人员可以通过移动终端屏幕监测查看站内运行信息，双方均能够发起运维工作流和查看设备相关台账信息。
    我公司已为数百个新能源电站提供过远程监控系统产品，具备丰富的现场和实施经验。通过提供远程集中智能监控系统1套，CSE-8000远程监控系统可以提供电力主接线图组态、自定义报表、电站效率分析、手机APP应用等功能，发生故障后，可以通过短信、微信、邮件等方式主动推送告警，实现快速掌握故障信息。推送功能也可以支持手机APP。在稳定工作的基础上，最大限度的简化运维管理工作，实现无人或少人化管理，降低区域管理成本。

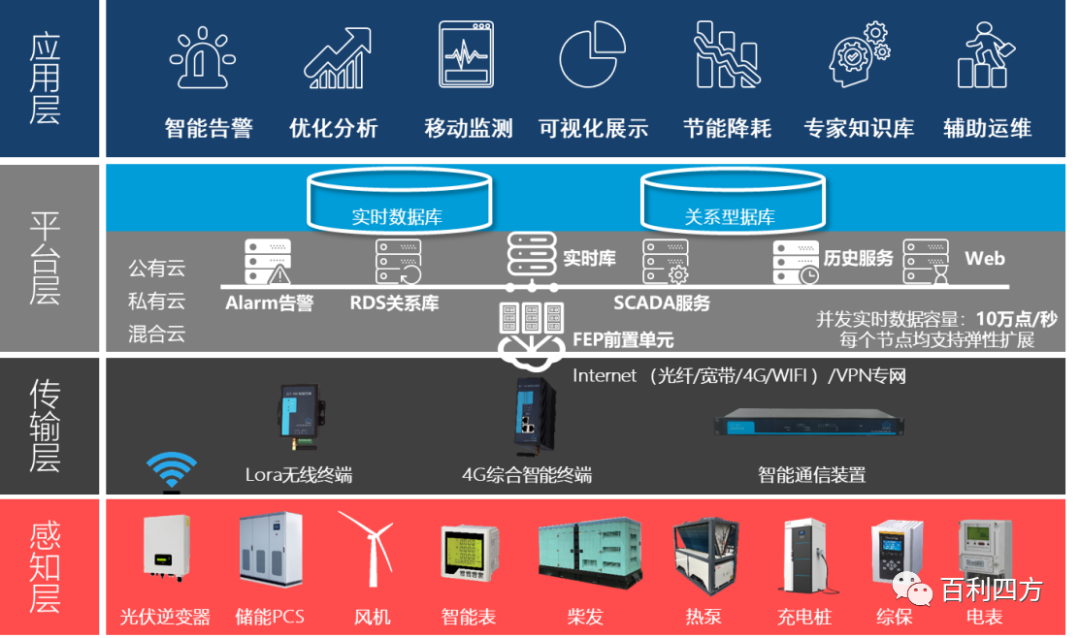

平台架构

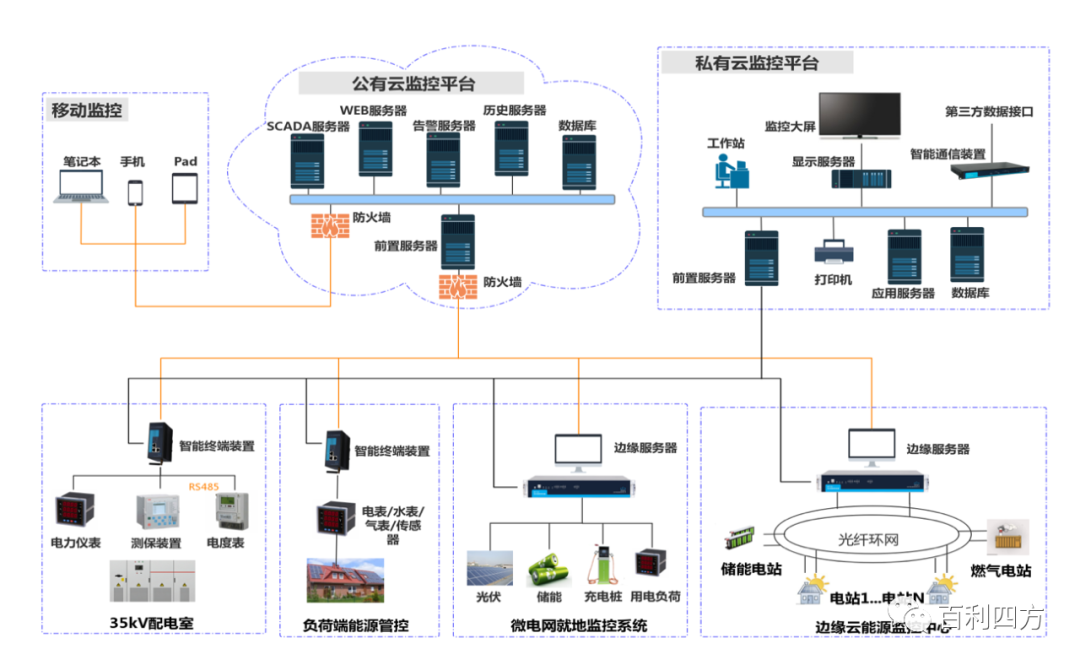

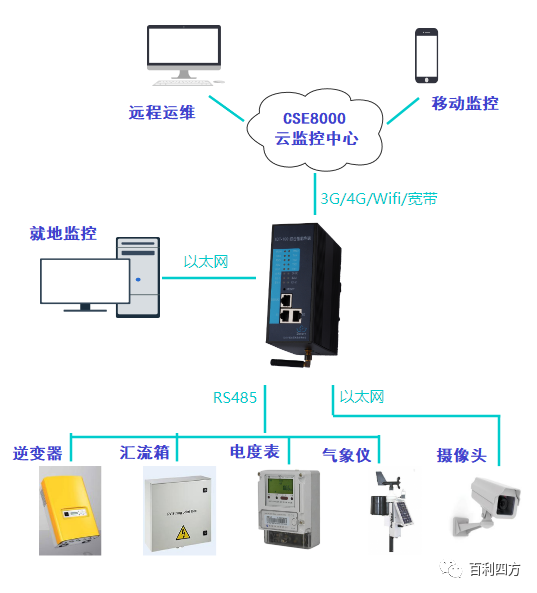

综合能源集中监控网络图

2.系统功能特点

1）. 实现设备的远程集中监控
2）. 智能告警功能、缩短设备故障时间
3）. 实现精准运维、移动运维
4）. 独创点播式视频监控功能
5）. 针对互联网加固的系统安全性
6）. 实现大数据应用的二次开发接口
7）. 硬件边缘计算功能
8）. 整合视频监控功能
9）. 综合能源和微电网接入能力

3.主要边缘硬件设备

CSE-800 边缘智能网关

    CSE-800边缘智能网关装置用于对已配置了本地监控系统，规模较大电站的数据集中接入和转出，具备协议转换、数据远传功能，支持与调度系统和隔离加密装置的对接。
  • 嵌入式Linux系统，支持边缘计算、控制策略
  • 4网8串，4G或以太网方式上送，通信数据具备加密、压缩，缓存功能
  • Modbus、IEC101/102/103/104、DLT645等多种规约，非标规约可定制
  • 嵌入式Web服务，就地查看配置、数据信息
  • 硬件看门狗
CSE-810智能终端云网关
    分布式光伏电站的屋顶逆变器、汇流箱和远程视频的数据采集，通过配置智能云网关单元CSE-810通过RS485/422接入站点智能设备和仪表等信息，使用内置的通讯接口将采集设备的运行数据传送到远程集中智能监控系统。
产品特点：
Ø 支持标准MODBUS、IEC60870-5-101、IEC60870-5-104等多种电力规约；
Ø 具备数据加密、缓存存储、数据压缩功能；
Ø 具备远程控制功能；
Ø 支持通讯参数自定义；
Ø 支持多终端数据收发。
硬件配置：
Ø 主CPU ：工作频率1GHz；
Ø 内存：DDR3 SDRAM，容量512Mbyte；
Ø 存储：512Mbyte Flash，最大可扩至8GByte；
Ø 串口：5路串口，1路为调试口，4路为RS232和RS485复用；
Ø 无线通讯模块：移动、联通、电信，GPRS/3G/4G可选；
Ø 以太网：2路，10M/100M自适应；
Ø 运行指示灯：16个LED状态指示灯。

隔离加密装置
    采用通过国家电网认证的主流供货商产品。

4.系统功能展示

    远程集中智能监控系统界面如下所示，主要包括公司、项目、设备三级运行信息，实时/历史告警信息查询、报表，以及高级应用功能。

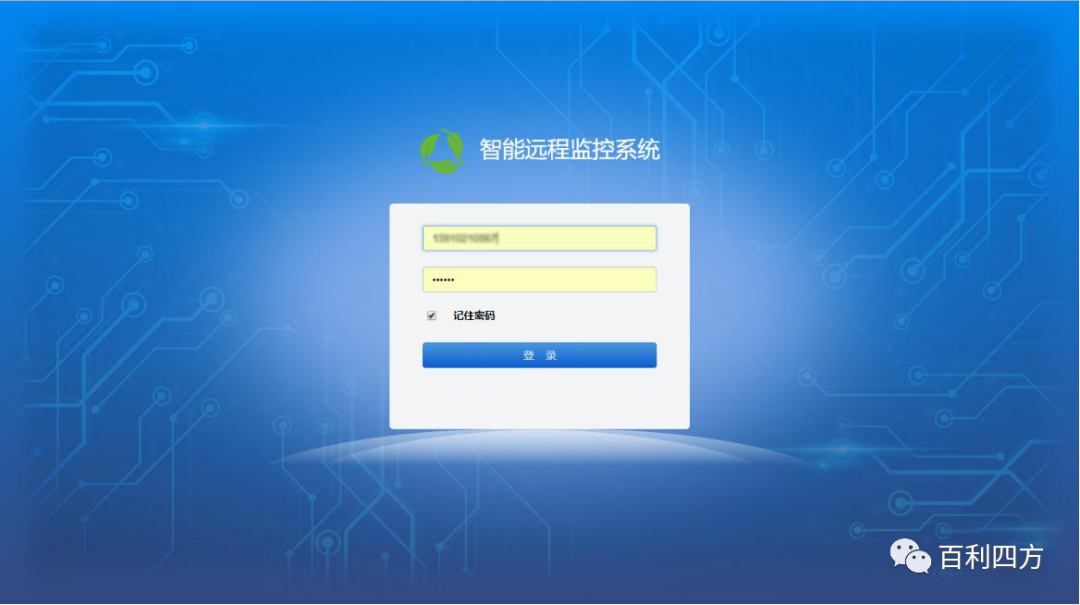

   登录界面：通过手机号和邮箱账号登录。

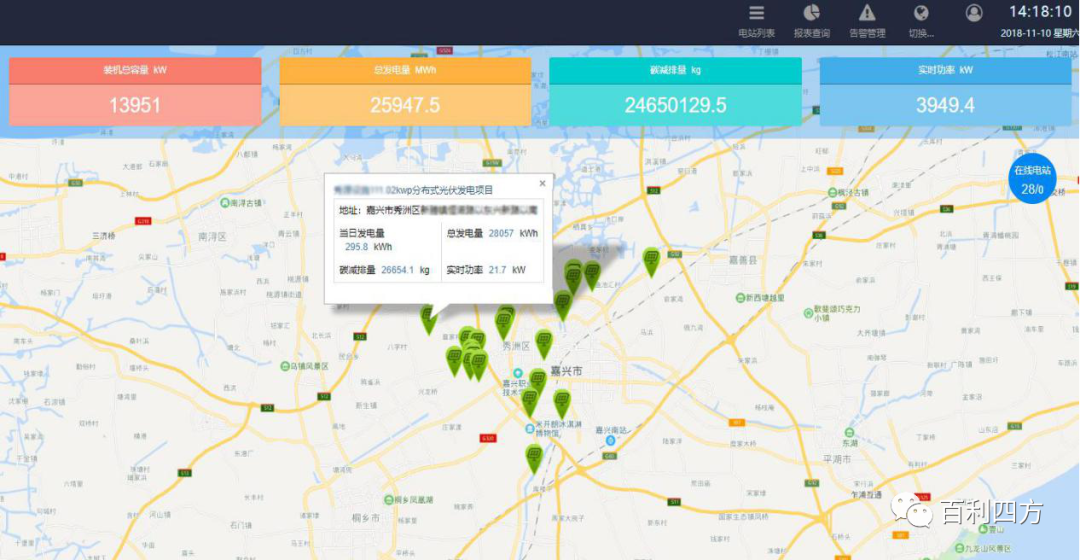

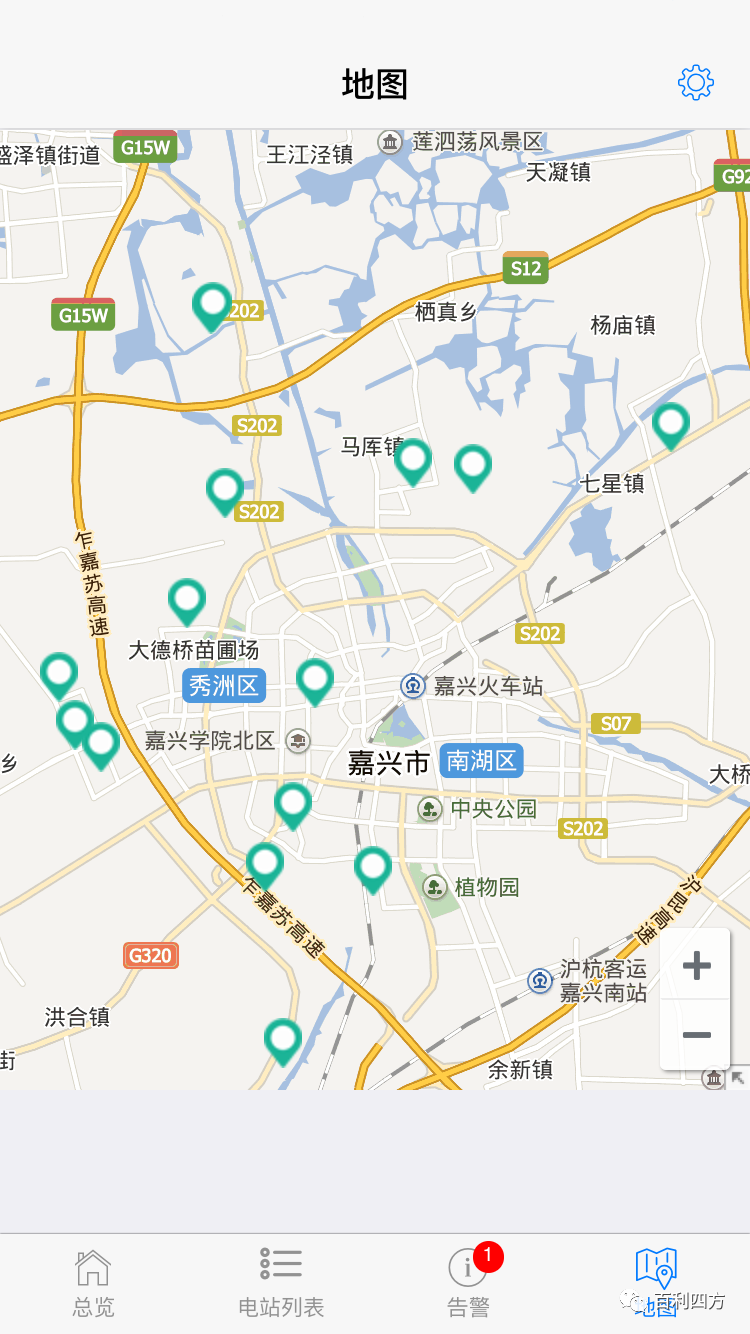

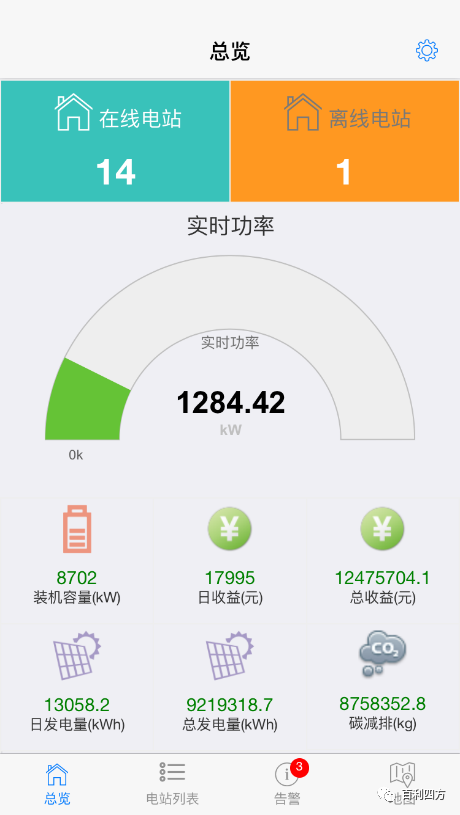

公司首页：展示公司级项目KPI数据，在线/离线状态统计，展示地图导航和项目标示，悬窗展示项目总览，点击悬窗可以查看项目详情。

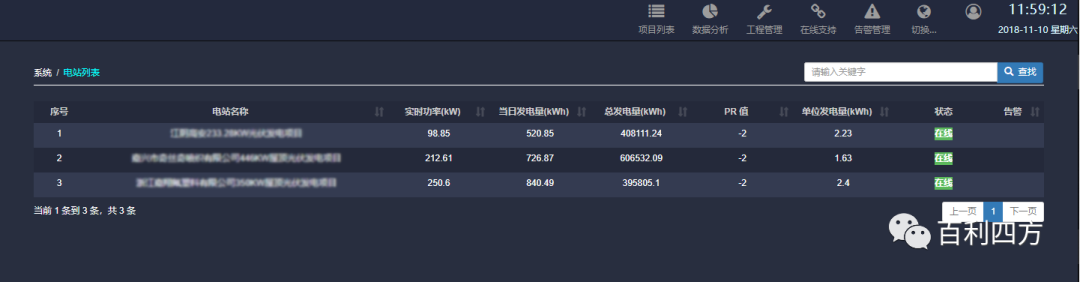

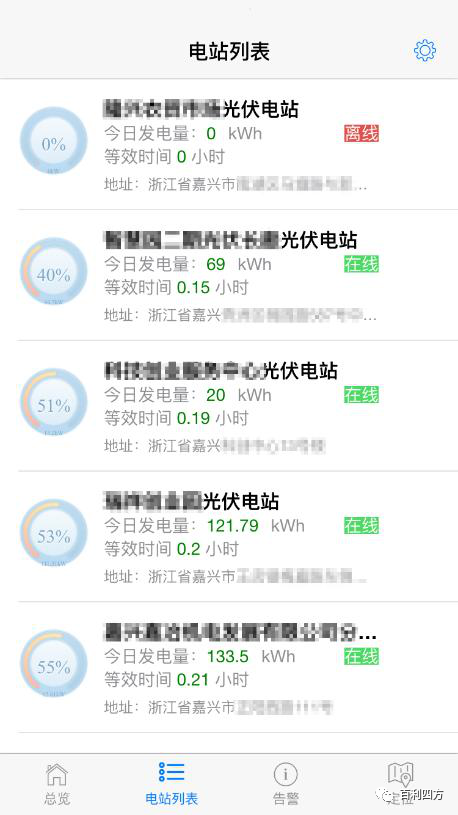

电站列表：展示单个或多个项目KPI数据，在线/离线状态等，提供项目跳转。

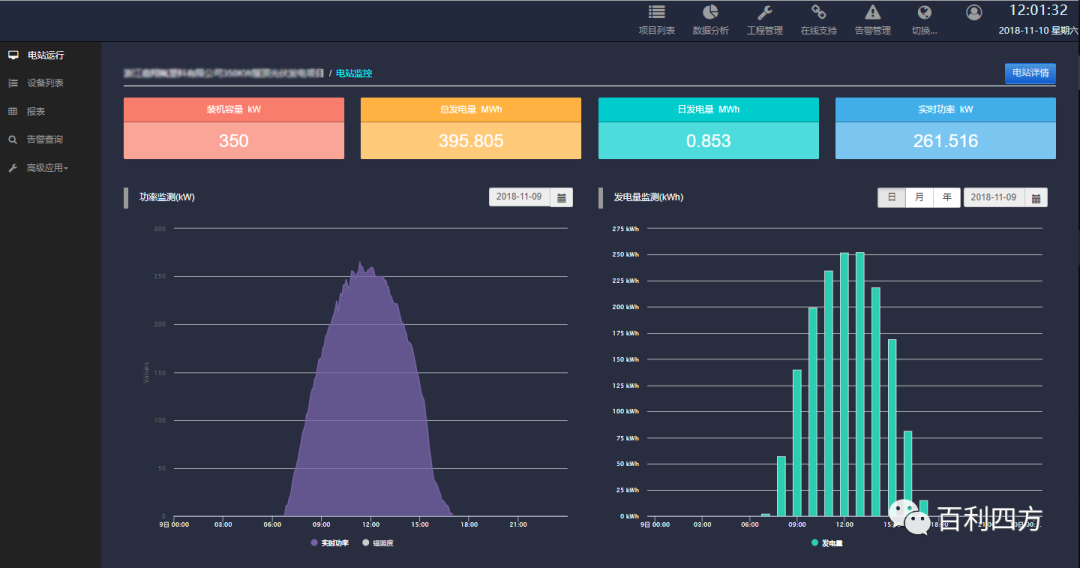

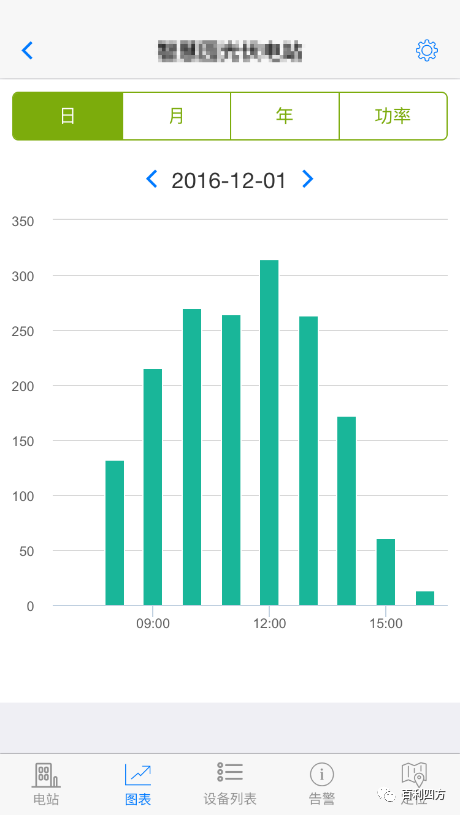

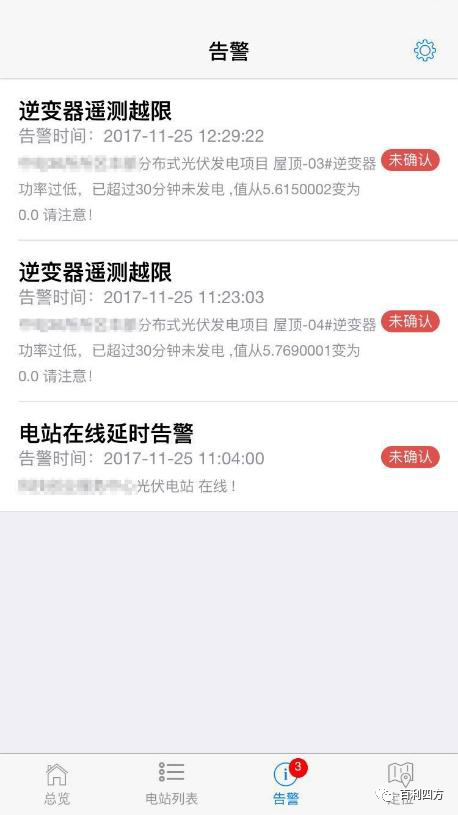

电站运行页面：展示项目KPI数据，功率曲线、日月年发电量图，功率曲线可以叠加辐照度对比参考。通过左侧菜单栏查看电站运行、设备列表、报表、实时/历史告警，及订制高级应用功能。可以实现电站发电量预测功能。实时告警采用气泡提示。

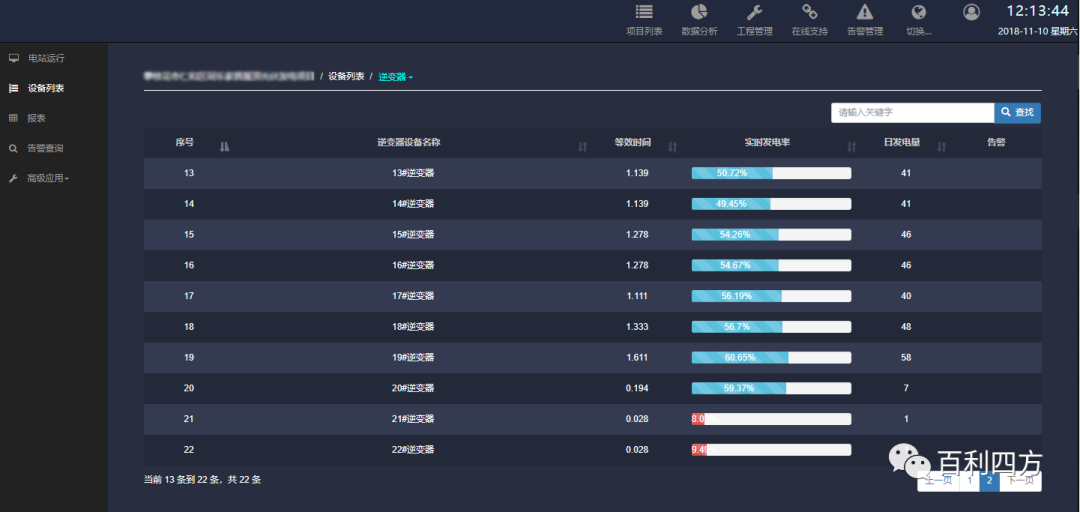

设备列表：展示全站设备列表，例如逆变器可以列表展示发电等效时间、实时发电率、日发电量、实时告警条数等，可以横向对比不同设备运行差异，对发电异常的逆变器能够显著提示。

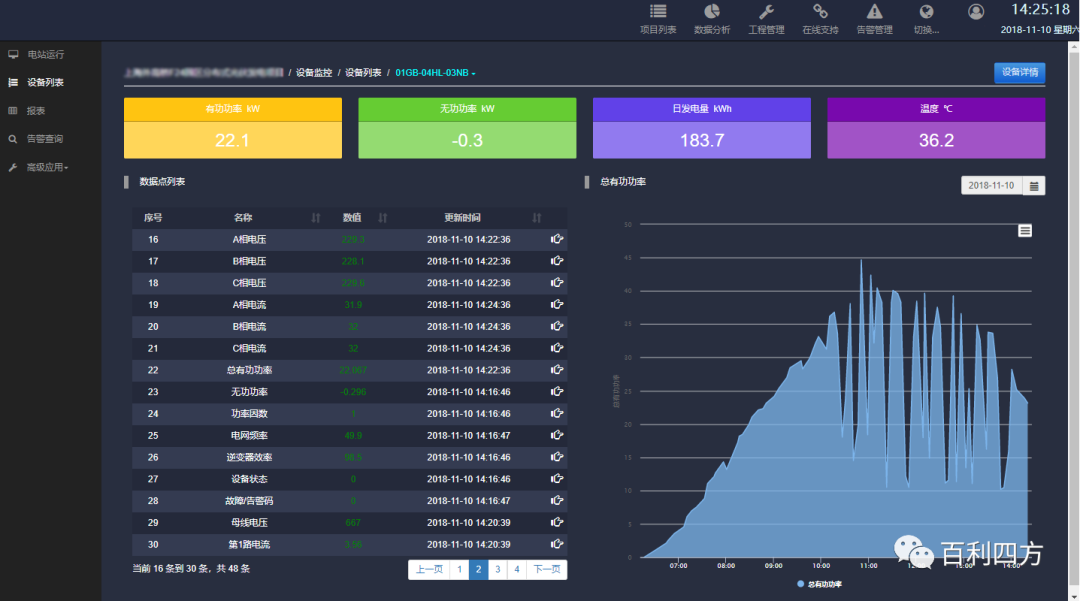

设备界面：例如逆变器，可展示设备KPI数据，全数据列表，支持全数据实时、历史曲线查询，导航栏下拉框可以方便地切换设备。
汇流箱、并网柜及通用类型设备也可以方便展示。

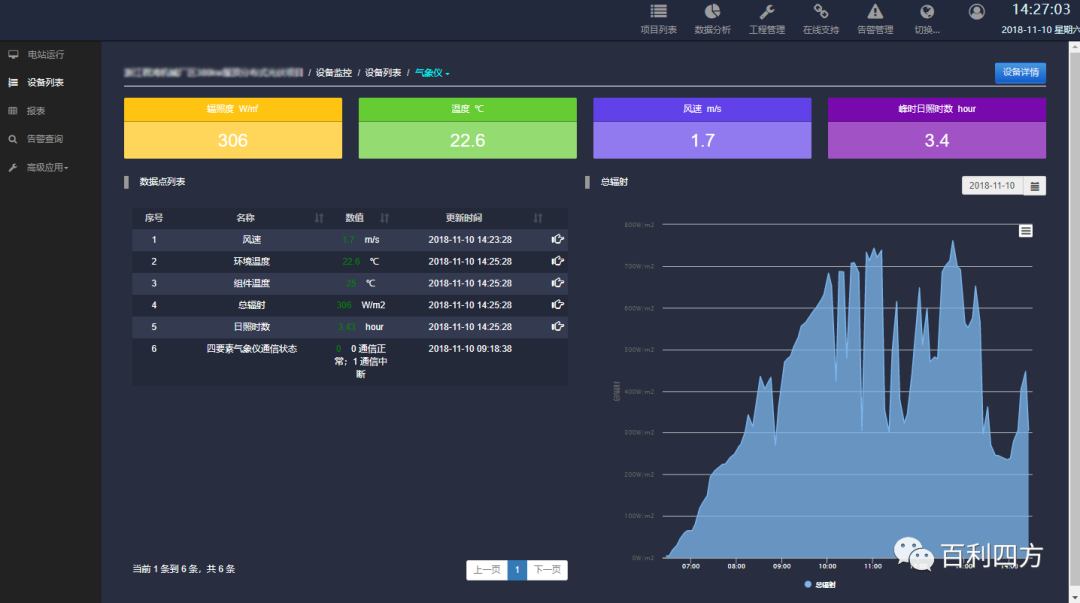

气象仪：展示太阳辐照度、环境气象数据和曲线。

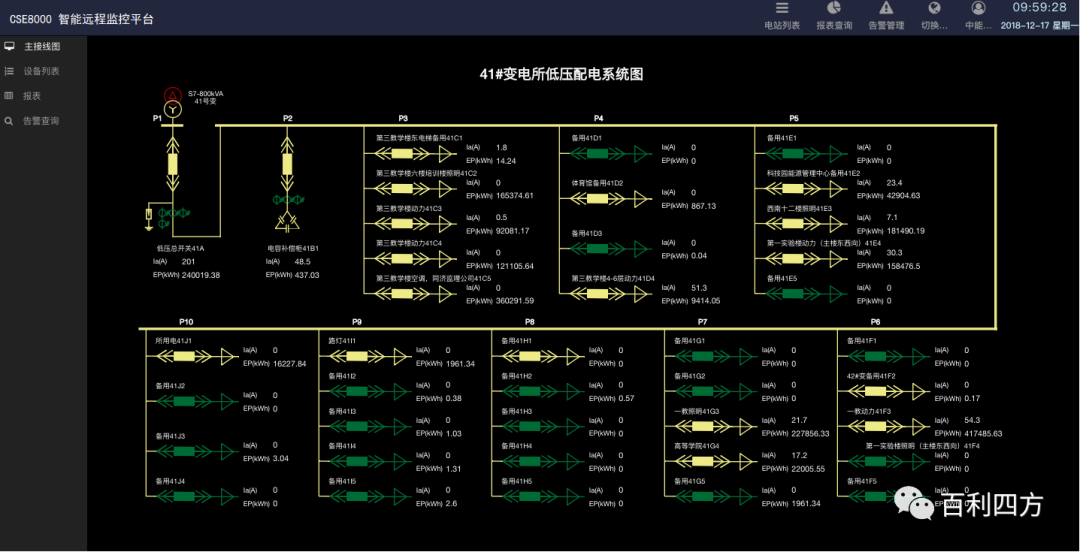

主接线图：支持远程配置，可根据电站情况组态生成实时显示设备参数。

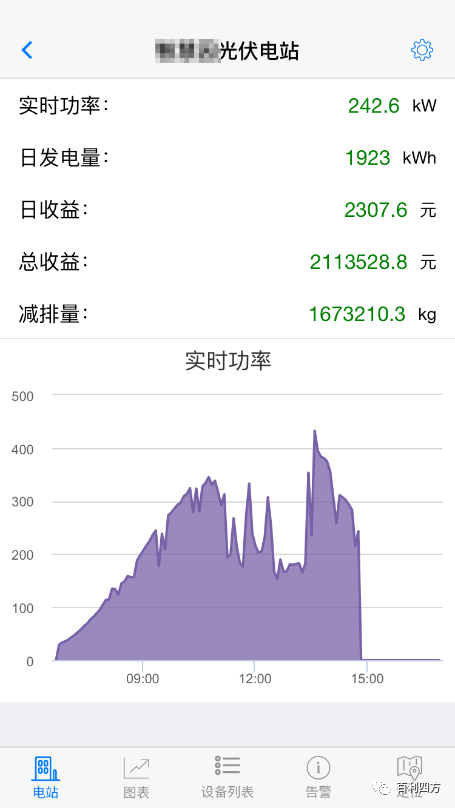

手机移动端软件应用
